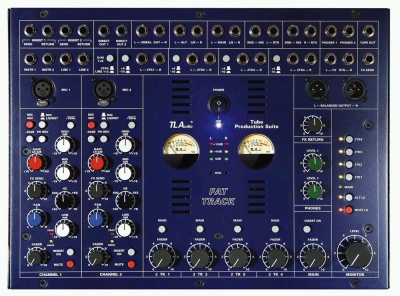

Fat Track-电子管设备





Fat Track-电子管设备
概述

    Fat Track将TL Audio几个最好的功能集于一身，它可以作为任何家庭或专业录音棚的中枢，让录制和缩混的声音听起来更加温暖充满听觉享受。Fat Track吸取了广受好评的M系列调音台的优点，它强大的功能可比拟大调音台，但它体积更小、功能更加紧凑并且相当直观。

    Fat Track具有两条可进行3频段均衡调节(M1调音台有此功能)的全功能通道，其中还包含两个与M系列调音台中一样的高级TL Audio电子管前置放大器。可利用它的4条立体声通道和2条单声道回路进行声音缩混，你会立刻感觉到声音的饱满和清晰。还可以通过2条单声道向混合后的声音中加入均衡或温暖度，再接入压限器，即可得到完整的混音方案。
    监听部分也有若干功能，包括独立的回路独奏和选择按钮、效果回路、可以变换的功放模式、功放静音，以及两个带旋钮的耳机输出。耳机输出1(制作人)会遵照混音部分的设置，而耳机输出2(艺人)保持立体声状态，这样可把它作为向用户进行提示的独立路径。
    可以灵活直观地将上面板上的多个输入输出运用到音频工作站中，进行分配或改变。还可以接入TL Audio DO-8 ADAT接口设备，实现数字化连接处理。
    该产品专为音乐制作人、音乐家、歌手、作曲、音频工程师和广大爱好者设计，它可以满足任何需求，同时它便于使用，效果出色并且非常专业。
主要功能：
          话筒/线路/乐器输入
           输入通道上可进行3频段均衡调节
           二级电子管设置
           各通道和输出路径中设有平衡接入点
           效果传输/返回
           幻象供电，30dB声垫，可调节反相位
          4条立体声回路(DAW/卡带回路)，开关可调(+4/-10)
           2个相互独立的电平可调型耳机输出
           可变换的功放模式
           主音量调节旋钮
           平衡输入/输出(+4/-10)
           可与DO-8 ADAT接口兼容使用
           尺寸：宽=383mm，上面板宽=280mm，测面板宽=300mm(+后面的变压器=45mm)，后面板高=143mm，前面板宽=83mm(+脚腿=10mm)
指标参数
2条输入通道：
线路输入： 平衡，3针脚TRS接头
            参考电平+4dBu，增益范围+/-20dB
            频响10Hz~40Hz，+/-0.4dB
            最大输入电平+22dBu
            噪音-83dBu，22Hz~22kHz
话筒输入： 平衡，3针脚XLR接头
            增益范围+16dB~+60dB(-14dB~+30dB带声垫)
            输入噪音(EIN)-127dBu，22Hz~22kHz@60dB增益，150R
            频响10Hz~40Hz，+/-0.4dB@40dB增益
            最大输入电平+6dBu(+36dBu带声垫)
            开关可调型48V幻象供电
乐器输入： 非平衡，0.25’’接头
            参考电平-16dBu，增益范围+/-20dB
            最大输入电平+8dBu
            频响10Hz~40Hz，+/-0.5dB
            噪音-83dBu，22Hz~22kHz
直接输出： 推子后均衡和音量，推子前静音
            平衡，3针脚TRS接头
            参考电平+4dBu
            最大输入电平+22dBu
全部输入： 反向相位开关
            开关可调型高通滤波，-3dB@90Hz，2次模式
均衡器：    “High高”+/-15dB@10kHz
            “Mid中”+/-15dB，150Hz~7kHz，Q=0.7
            “Low低”+/-15dB@80kHz
电子管级： 推子前均衡
驱动二极管：强度在0dBu~12dBu之间变化，失真主要为2次谐波，一般随驱动二极管在0.5%~3%之间增加
峰值二极管：+19dBu时灯亮
            在输入端可进行多点监控，推子后均衡
接入点：   推子后均衡，推子前音量
            半平衡传输，平衡回路，3针脚TRS接头
            忽略跳过开关
            参考电平-2.7dBu
FX传输：   推子后均衡、音量、静音
            多种传输电平
路径分配： 主L+R立体声混音输出，可调节声向(中心为-3dB)和静音
4条双轨回路：
音量控制： 旋钮，增益最大为0dB
输入：      平衡，3针脚TRS接头
            参考电平开关可调+4dBu/-10dBu
            最大输入电平+22dBu
路径分配： 主L+R立体声混音输出，可调节声向(中心为-3dB)和静音
主输出：
音量控制： 旋钮，增益最大为+10dB
电子管级： 推子后混音放大器
XLR输出：平衡，参考电平+4dBu
            最大电平+26dBu
            噪音，所有音量@3dB，-80dBu，22Hz~22kHz
            噪音，主要音量@最小，-95dBu，22Hz~22kHz
接头输出： 非平衡，参考电平-10dBu
卡带输出： TRS接头，参考电平-16dBu
接入点：    推子前音量
            半平衡传输，平衡回路，3针脚TRS接头
            忽略跳过开关
            参考电平-2.7dBu
FX传输：
输出：      单声道，半平衡，3针脚TRS接头
            参考电平-6dBu
            噪音-87dBu，通道传输@最大
            噪音-100dBu，通道传输@最小
FX返回：
输入：      立体声，右输入可变为与左输入相同以实现单声道
            平衡，3针脚TRS接头
            参考电平+4dBu
            最大输入电平+22dBu
监听：
资源：      一般遵从主输出，可通过选择双轨AFL跳过
            电平控制旋钮
            主/Alt LS开关
            LS静音开关
LS输出：   主和Alt LS，平衡，3针脚TRS接头
            参考电平+4dBu
            最大电平+26dBu
            噪音-80dBu，全部音量@0dB
            噪音-100dBu，监听音量@最小或LS静音
耳机输出： 2个立体声输出，具有单独的电平控制
            耳机1状态遵从监听设置，为音频师或音乐制作人使用
            耳机2状态遵从主输入，为艺人使用
            3针脚TRS接头
            最小阻抗32欧姆
数字I/O：   可选用DO-8/Firewire卡，插入后面板插槽
尺寸：      381mmW*330mmD*150mmH(约15’’*13’’*6’’)
供电要求：
电压：      230V50Hz或115V60Hz，内部接线
功耗：      37VA，未使用数字I/O
            41VA，装有DO-8卡
提示：
半平衡输出，3针脚TRS接头：尖=信号+，环=0V参考信号，套=接地
其余设备为：尖=信号+，环=信号-，套=接地(平衡)
或：        尖=信号+，环=无连接，套=接地(非平衡)

以上为典型参数指标，参照于正常产品误差。并不保证它们适用于任何特殊设备。参数有变孰不通知。
选配卡
DO-8数字接口卡
