TLAudio ebony Series A1&A2 通道条评测(一)





作者：margindge

原帖地址：http://www.audiobar.net/viewthread.php?tid=229016



TLAudio是一家老牌的音频设备生产厂商,主要生产电子管类的产品.曾经的Ivory系列踞居中端市场已经很久,最近又推出了ebony(乌木)系列机架设备.ebony系列包括A1双通道话筒放大器,A2立体声处理器以及A3通道条.,应该说在该价位中竞争对手不多.今天我们测评的是该系列中的两款产品:A1双通道话筒放大器和A2立体声处理器.通过这两款产品,我们应该能够比较全面而深入的了解这个系列产品的性能了.

首先是A1双通道话筒放大器.其实应该叫Pre-Amp前极放大器,因为它亦拥有乐器DI功能.TLAudio ebony A1 Dual Pre-Amp,英国制造,分立式纯甲级设计;可为麦克和乐器提供前极放大.可通过Tube Stage旋钮加入电子管谐波失真,话筒输入增益+16～+60dB,乐器输入增益+8～+40dB(高阻);-10～+22dB(低阻).

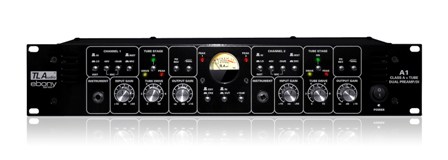

对于A1的功能,简单而实用,独立控制的双通道设计,麦克进出为XLR接口,后面板有数字输出的扩充插槽.前面板有乐器大二芯接口.另外,前面板上还容纳了低阻/高阻乐器输入的切换开关;话放48V幻象供电开关和30dB衰减开关,以及乐器/麦克输入切换开关.当然还有反相,90Hz低切以及输入增益旋钮和输出增益旋钮.

每个通道都有独立的tube stage模块,包括一个开关和一个tube warmth旋钮.开关可以打开或关闭电子管谐波;旋钮可调节1%～5%的电子管偶次谐波失真量.另外有三个状态指示灯:tube stage开关指示,谐波失真指示和削波失真指示.当”Drive”谐波指示灯亮起时,说明电子管偶次谐波器已经开始工作.

在A1中部是一个VU表和其指示切换开关,可在:通道1/通道2;输入/输出;电平/压缩量类型中切换,另外还有+10dB指示开关和两通道的独立输出信号削波指示灯.两通道话放共用一个VU表,可开关切换.

旋钮质感优良,每个开关均连接继电器,所以在按下和弹起时会听到继电器工作的声音.这是同类价位设备很少采用的高级设计,可节省信号因传输线路过长而造成的信号损失.

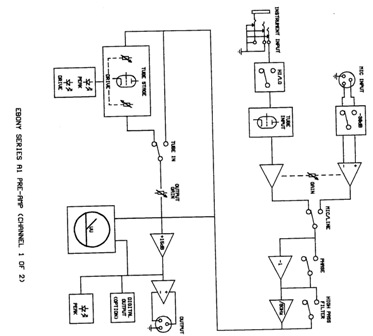

下面是它的原理图,我们可以发现:麦克放大部分在没有打开tube stage时是完全的纯甲级晶体管电路设计.打开tube stage时可为信号加入了一定量的偶次谐波,所以其基本声音特性应该还是晶体管放大器的特性.“电子管谐波处理器,不单单是阳极电压可以控制失真,而是每个电子管都有自己谐波特性的工作点,通过电流控制那些工作点就可以达到制造失真的效果,这个制造出来的失真就是电子管特性的谐波失真.”---VR.乐器DI输入使用电子管放大,当然也可再次加入Tube Stage模块.A1拥有两个双三极管,一个做两个通道的乐器放大,另一个做双通道的Tube Stage模块.

我们可以推测,A1话放部分的基本特性应该还是基于晶体管放大器,由于其纯甲级放大设计,不会有所谓的交越失真,所以其保真度应该还是可以保证的.换言之，这是一个既能保证声音清晰度又能拥有电子管特性的设计。



下面是厂家提供的性能参数:

Mic Input:
Discrete Class A circuitry from input to output (unless Tube stage In).

Gain Range: +16dB to +60dB (-14dB to +30dB with pad)

Maximum Input level: +10dBu (without pad), +30dB (with pad)

Frequency Response: 10Hz to 40KHz, +0, -0.5dB, @ 40dB gain

Distortion (THD + Noise): 0.025%, 20Hz to 20KHz @ 40dB gain

Noise (EIN): -127dBu unweighted, 22Hz to 22KHz, 150 ohm source termination.
Instrument Input:
Tube input stage, plus discrete Class A circuitry to output.
Gain Range: +8dB to +40dB (“High”), -10dB to +22dB (“Low”)

Input Impedance: 1Mohm (“High”), 70Kohm (“Low”).
High Pass Filter:
-3dB @ 90Hz, second order.

Output Gain:
Maximum Gain +15dB.

Output:
Maximum Level: +22dBu (2Kohm load), +26dBu (10Kohm load)
Noise at
minimum gain: -90dBu (22Hz to 22KHz).

Tube Stage:
Typical Distortion: 1% to 10%, depending on “Drive” level, predominately
second harmonic.

Noise: -80dBu (22Hz to 22KHz), output gain @ 0dB.

Metering:
Tube “Drive” LED: Variable intensity over 10dB level range, typically corresponding
to 1% to 5% THD.
Tube “Peak” LED: Dependant on level and drive, typically corresponding to 10% THD.
Output“Peak” LED: +19dBu on output.

VU Meter: Switchable to Channel 1 or 2, and Input or Ouput.
Nominal calibration: 0VU = +4dBu.
+10dB switch calibration: 0VU = +14dBu.

Power Requirements:
Internally set to 230V 50Hz or 115V 60Hz operation

Detachable IEC power cord

Power consumption 34VA.

Dimensions:

2U, rack mounting or free-standing.

W x H x D = 483mm x 88mm x 200mm (19.0” x 7.9” x 3.5”), behind front panel.

Shipping weight: 6Kg.
