TLAudio ebony Series A1&A2 通道条评测(三)

作者：margindge

原帖地址：http://www.audiobar.net/viewthread.php?tid=229016

硬件工程师VR的电路剖析:

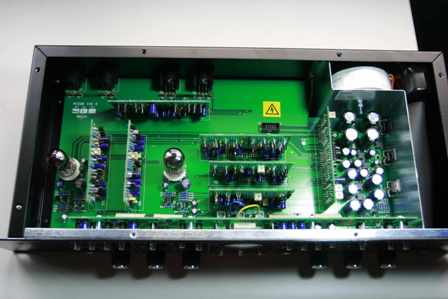

A1

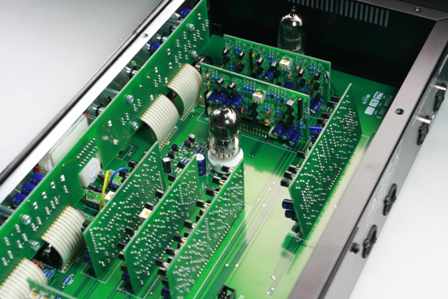

全部电路使用晶体管,通过UTC之MPSA42L组建的Discrete Class A OPAMP(分立甲类运算放大器模块).每一个放大器模块相当于一个双运放,整个电路一共包含12只运放,每个通道分得6个.电子管使用的俄罗斯产双三极管,ECC83(即美标12AX7).一共两只,4放大器. 每个通道中,一半用来做DI输入,一半用来做电子管谐波处理器(没有放大功能).

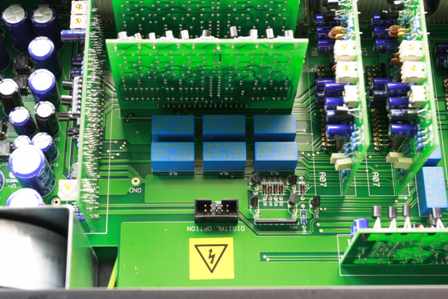

电路中的所有切换点均使用继电器完成,继电器使用英国品牌OKO之双刀双掷.继电器使用将会缩短走线路径,大幅度提高信号纯净度,有利于噪音性能.
话筒放大器流程为麦克风讯号接入话放,第一步为low cut,之后进入第一放大器,也是主话筒放大器.然后依次接入相位开关/HPF开关/电子管处理部分/输出增益调节部分/线路驱动部分(也可成为差分放大器).传统话放主要由两个部分组成,第一部分为话筒放大器,第二部分为输出放大器部分.即microphone amplifier stage 和 output amplifier stage.(NEVE BA283典型电路,即NEVE1073)
说一下DI,这里的DI部分典型的tube-tech方案,即inst in 直接通过耦合电容后接入电子管,我想为了噪音性能,所以TL Audio选择了X7,因为X7为低噪音高增益双三极管,同时也为了成本考虑,决定后面的谐波drive部分也使用了另一半X7.因为使用U7等管子做同样性能需要在外围电路做更多功课,同时在放大倍数不足时候必须使用变压器,而A1设计思路是使用晶体管缓冲而避免使用价格高昂的变压器。

VU表部分因为看不到VU驱动电路,所以我猜测VU表的驱动电路是包含在VU表内部,这个部分是非常重要的,经典的VU表显示需要一个强大的VU驱动电路,而这个电路的成本不低于一个话放,所以很多高端话放并不使用VU表显示,比如NEVE的产品,毕竟好的VU驱动电路价格不菲.今天看来,其实VU表驱动电路已经不会很贵了,但是他的造价依然接近一个话放模块,而且VU表校准需要人工,通过讯号发生器给话放,然后把话放固定在一个增益上,之后进行调整VU表,不是说抽样,而且每一台都需要这个工作.对于昂贵的国外人工来说,这个部分花钱也是不少的.所以说那些老调音台贵,那么多VU表,光是校正就好费人力财力的.至于市场上那些廉价话放带的VU表…我们就不讨论了….
反相设定以及高通滤波器设定均使用了由原方案,即使用运算放大器做处理.因为内部讯号为非平衡,所以这个做法也算合理,成本不高而且效果很好.我想也表示TL Audio对自己的分立甲类运算放大器有信心吧.

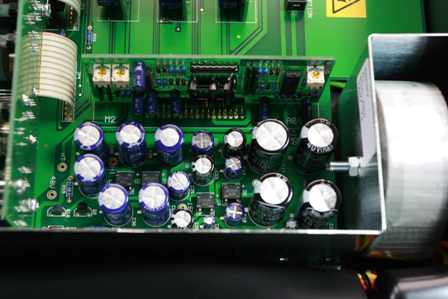

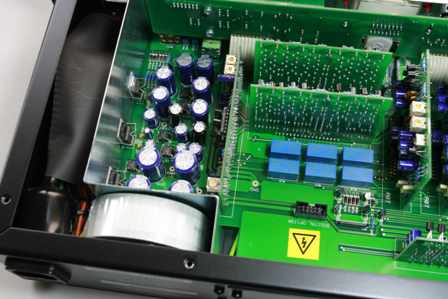

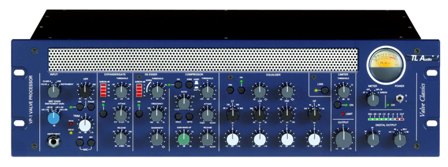

线性稳压部分中规中矩,电子管高压部分使用的简单稳压,因为电子管没有做高增益,所以其实就算使用交流供电也没什么大碍.晶体管供电使用的7815和7915,没有舍得用317/337.幻象电源使用了国家半导体(NS)的LM317,因为LM317最大压差为37V,所以需要给他的地升压10V,这样才能工作在48V输出,这个做法被很多公司运用了将近20年.这里我需要说一下,供电部分,A1跟早年的VP-1相比,成本大幅度降低,我想这跟价格因素页有关吧.当年VP-1使用的全部是LT317,LT317就是317的大成公司美国线性(Linear)的产品,性能大大优于任何LM317,当然价格也是最好的LM317(NS)的十倍以上.





C-1因为话放使用的SSM2017,也就是INA217(但是需要注意的是,INA217是因为SSM2017停产后Ti公司推出的代替ADi 的SSM2017的方案,并不是SSM2017的升级版),而且ADi已经推出了SSM2019,THAT的THAT15XX预也是基于SSM2019为蓝本的.SS2015就已经被先进的话放放大器设计厂商运用,SSM20XX最早是仪表用放大器.SSM2017放大之后通过spider网络接入电子管,这里也就是电子管处理部分.

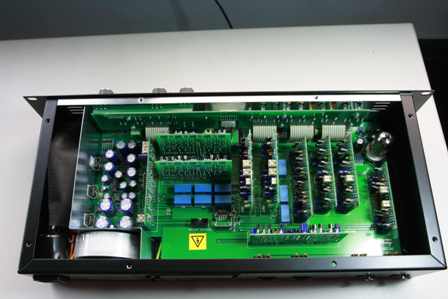

A2的EQ和comp部分采用的依旧是TL Audio自己的分立甲类运算放大器模块并掺有一些分立结构.A2核心部分已经全部使用了晶体管完成,而不是像C-1那样使用了晶体管和电子管的混合结构,这使得A2可以做到结构简单而有效.
我个人认为TL Audio一个重点就是摒弃变压器,其实80年代开始晶体管优势就越发明显了,90年代初晶体管可以说如日中天,TL Audio正是这个时候开始大量设备采用晶体管电子管的"杂种"(注意一点,经典是VP-1还是使用了变压器),TL Audio的成本优势也得以显露.那个时候一对音频变压器需要至少60USD(只是至少),但是使用运算放大器代替变压器只要几个美金.而且晶体管的阻抗可以根据设计来变化,这个也是变压器不能媲美的.当CMRR高于110dB@50dB 的晶体管出现时候,作为话放使用的输入变压器来说已经没有什么技术优势了,价格优势从来就没有过.当然除了隔离性能,晶体管有生之年在ISO系能是赶不上变压器的,晶体管内部不能做静电隔离,总之是各有各的优势.













 实际听感

A1双通道话放实际测试其声音还是不错的.相比TLAudio的胖子系列甚至象牙系列都好了不少.声音非常干净,中低频密度较好,听感较结实,但并不厚重拖沓.中高频响应较均衡,在这个价位是比较有竞争力的音质.瞬态响应中规中矩,较适合人声.和是其价位两倍多的737相比,低频比737密度略高,高频光泽略略逊色一点,瞬态响应不及电子管来的迅速.Tube Stage加入后不会出现不干净的谐波,依旧保持原有的纯净,并且电子管的特性将信号的细节放大,透明度略微提高.在加入3%左右有较好的表现.

A2立体声处理器的声音特性与A1基本相同,音质纯净,频响均衡.压缩器和均衡器都算中规中矩.压缩应该说还是较优良的,压缩过程较平滑,不会不自然.均衡模块功能较简单,声音虽不算非常出众,但依旧是性价比相当高的产品.tube stage建议加入5%以内,会得到较优秀的发挥.

Ebony系列还有一款A3通道条,它是单通道的话放均衡以及压缩,集合A1和A2的功能与声音特性,给顾客以更多的选择.
